ELECTRICIDAD Y MAGNETISMO

1.La energía eléctrica
2.Circuitos y componentes eléctricas
3.Magnitudes eléctricas

4.Medidas de magnitudes eléctricas
5.Electromagnetismo
6.Máquinas eléctricas
7.Motores eléctricos




1.ENERGÍA ELÉCTRICA

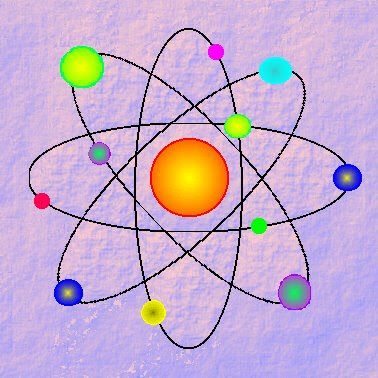

Toda la materia está formado por átomos que tiene un núcleo positivo y electrones negativos en la corteza.



Un cuerpo está cargado y tiene energía eléctrica, cuando tiene electrones de más y de menos.

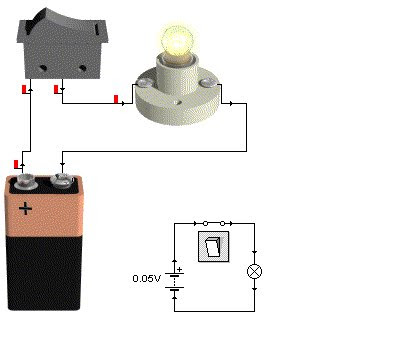

2. CIRCUITOS Y COMPONENTES ELÉCTRICOS I


Los circuitos están formados por conductores en trayectos cerrados por los que circulan los electrones.


Un circuito elementar tiene un generador conductores y un receptor, también se instala en él elementos de maniobra y control.

CIRCUITOS Y COMPONENTES ELÉCTRICOS II


Los elementos de control más habituales son: el pulsador, el interruptor, el conmutador, llave de cruze o cruzamiento, relé.

MEDIDAS DE MAGNITUDES ELÉCTRICAS

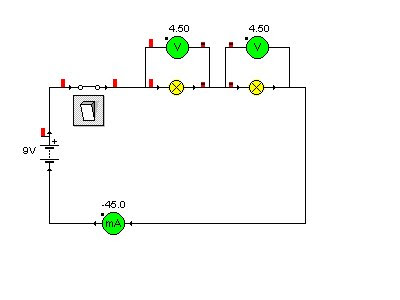

El voltaje mide el nivel de energía de las cargas en voltios, para ello, se usa un voltímetro que se conecta en paralelo. El voltaje de la pila se reparte entre los elementos del circuito serie.

V=V1+V2

La intensidad de corriente mide la cantidad de carga que pasa por cada segundo por un conductor, su unidad es el Amperio. Para medir la intensidad se utiliza el amperímetro que se intercala en el circuito, abriéndolo la parte que queremos medir la corriente. La intensidad de corriente es la misma en todas las partes de un circuito serie.

MEDIDAS EN UN CIRCUITO PARALELO
En un circuito paralelo se tiene el mismo voltaje en cada elemento del paralelo que coinciden con el total. La corriente eléctrica que sale de la pila se reparte entre las distintas ramas del paralelo.


I=I1+Ì2


LA LEY DE OHM Y LA LEY DE LA POTENCIA


Cualquier conductor de la corriente se simboliza mediante una resistencia.














La resistencia de un conductor mide la oposición que hace al paso de la corriente.






Está resistencia depende del tipo de conductor y de sus dimensiones.
La unidad de la resistencia es el ohmio y su simbolo es la letra griega omega.
















Si hacemos el cociente entre el voltaje y la intensidad, el resultado es constante e igual a la resistencia.

V/I=1/0.1=10
I=V/R
V=I.R


Se llama pontencia de un dispositivo a la energía que transforma por unidad de tiempo. Se mide en vatios (W).

P=V.I.(W)










Todos los aparatos tienen un máximo de potencia que puede aplicar antes de romperse. Por ejemplo: comprobar que la resistencia de nuestros circuitos aguantan 2W como máximo.


La corrriente al pasar por los conductores produce efecto calorífico que se llama el efecto Joule.



CÁLCULOS EN CIRCUITOS SERIE

*¿Cuánta corriente circula por un cicuito serie?

I=V/Re=9/20=0.45 A=450mA



CÁLCULOS DE LA INTENSIDAD EN RESISTENCIA EN PARALELO


*¿Cuánta corriente circula por un circuito serie?

I=V/Re=9/20=0.45 A =450mA

Para calcular la resistencia equivalente de un circuito paralelo de dos resistencias se multiplica entre si y se divide por su suma.

Re=R1+R2/R1+ R
